المضخة الغاطسة للبئر العميق تُختار حسب الضغط والتدفق، لا حسب قوة الحصان. احسب أولاً مجموع الضغط المطلوب: عمق الماء أثناء تشغيل المضخة فعلياً، زائد الارتفاع من فوهة البئر إلى الخزان، زائد الاحتكاك داخل الأنبوب. ثم حدد كم متراً مكعباً في الساعة تحتاج فعلاً. بعد ذلك فقط تختار الموديل، ورقم الموديل في مضخات البئر قياس 4 إنش يحمل الرقمين معاً. في سلسلة 4SD من DAFU، الرمز 4SD8/29 يعني مضخة لبئر 4 إنش، من فئة التدفق 8 متر مكعب بالساعة، بعدد 29 مرحلة. القدرة تأتي نتيجة لهذين الاختيارين، وليست نقطة البداية أبداً. DAFU تنشر سبع مضخات مختلفة بقوة 4 كيلوواط في هذه السلسلة، وأوسعها تعطي أقل من ربع الضغط الذي تعطيه أضيقها.

في هذا المقال

• ماذا تعني الأرقام في الرمز 4SD8/29؟
• لماذا قوة الحصان هي المعيار الخاطئ للشراء؟
• كيف تحسب الضغط الذي يجب أن تنتجه المضخة؟
• لماذا الضغط المكتوب على الورقة الفنية ليس الضغط الذي ستحصل عليه؟
• ماذا يجب أن تشتري مع المضخة؟
• فاز واحد أم ثلاثة فاز؟
• متى تكون مضخة البئر العميق هي الخيار الخاطئ؟
• أسئلة شائعة

ماذا تعني الأرقام في الرمز 4SD8/29؟

كل جزء من الرمز يخبرك شيئاً تحتاج معرفته قبل الطلب.

جزء الرمز	ماذا يعني
4	يناسب بئراً قطره 4 إنش. DAFU تحدد الحد الأدنى لقطر البئر بـ 4 إنش لهذه العائلة من المحركات.
SD	غاطسة لبئر عميق، متعددة المراحل.
8	فئة التدفق، وليست الحد الأقصى. DAFU تنشر مدى من 0 إلى 10.8 متر مكعب بالساعة لعائلة 4SD8، ومن 0 إلى 4.8 لعائلة 4SD3، ومن 0 إلى 21 لعائلة 4SD16.
‎/29	29 مرحلة دفع. المراحل هي التي تبني الضغط.

الرقم الذي يلي الشرطة المائلة هو الأكثر تعرضاً لسوء الفهم. إنه عدد المراحل، وليس عمقاً بالأمتار. فالمضخة 4SD3/30 ليست مضخة 30 متراً، بل مضخة ضيقة عالية الضغط فيها ثلاثون دافعة مركّبة فوق بعضها، و DAFU تنشر لها ضغطاً يصل إلى 226 متراً.

هذا التركيب هو الفكرة كلها. البئر قياس 4 إنش لا يترك لك أي عرض تقريباً، فالطريقة الوحيدة لبناء الضغط هي تمرير الماء عبر دافعة أخرى. مراحل أكثر تعني ضغطاً أعلى عند التدفق نفسه، وفئة تدفق أعلى تعني ماءً أكثر بضغط أقل عند القدرة نفسها.

لماذا قوة الحصان هي المعيار الخاطئ للشراء؟

لأن تصنيف المحرك يخبرك بما ستسحبه المضخة، لا بما ستفعله. إليك ثلاث مضخات DAFU متوفرة عندنا تعمل جميعها بالمحرك نفسه 2.2 كيلوواط (3 حصان)، بأرقام DAFU المنشورة.

المضخة	مدى التدفق	الضغط عند تدفق صفر	الضغط عند أعلى تدفق	المخرج	السعر
4SD3/30	0 إلى 4.8 م3/س	226 متر	54 متر	1.2 إنش	75 دولار
4SD8/17	0 إلى 10.8 م3/س	106 متر	29 متر	2 إنش	72 دولار
4SD16/9	0 إلى 21 م3/س	50 متر	19 متر	2 إنش	75 دولار

المحرك نفسه، وفارق ثلاثة دولارات بينها. واحدة منها ترفع الماء لأكثر من أربعة أضعاف ارتفاع الأخرى، وواحدة تنقل أكثر من أربعة أضعاف كمية الماء. إذا طلبت حسب قوة الحصان فأنت تختار عشوائياً بين هذه الثلاث. وإذا طلبت حسب الضغط والتدفق فلن تخطئ كثيراً.

كيف تحسب الضغط الذي يجب أن تنتجه المضخة؟

مجموع الضغط هو حاصل جمع أربعة أشياء، وثلاثة منها يُنسى ذكرها عادة.

• منسوب الماء أثناء الضخ. ليس عمق البئر، ولا المنسوب الساكن الذي تقيسه قبل التشغيل. ما إن تعمل المضخة حتى ينزل المنسوب ويستقر أخفض، وهذا المنسوب الديناميكي هو ما ترفع منه. الحفّار يملك هذا الرقم من اختبار الضخ.
• الارتفاع العمودي فوق فوهة البئر. من مستوى الأرض عند البئر حتى مدخل الخزان. على أرض منحدرة يكون هذا غالباً أكبر رقم في المجموع.
• الاحتكاك في الأنبوب. يزداد بشدة مع التدفق ويقل بشدة كلما اتسع الأنبوب. الأنبوب الصاعد الطويل والرفيع يبتلع عشرات الأمتار من الضغط بصمت، فالأنبوب الأصغر من اللازم اقتصاد كاذب.
• الضغط المطلوب عند نهاية الخط. الرشاشات وخطوط التنقيط تحتاج ضغطاً حقيقياً عند المخرج، لا مجرد وصول الماء.

اجمعها، ثم تحقق من الرقم الثاني: إنتاجية البئر. بئر اختُبر عند 5 متر مكعب بالساعة لن يغذي مضخة تطلب 10، مهما أنفقت. البئر هو من يضع السقف على التدفق، وعلى المضخة أن تبقى تحته.

لماذا الضغط المكتوب على الورقة الفنية ليس الضغط الذي ستحصل عليه؟

انظر جيداً كيف يطبع المصنّع رقم الضغط. DAFU تُدرج المضخة 4SD8/29 على أنها من 181 إلى 50 متراً. هذا ليس هامش تفاوت ولا خطأ طباعة، بل طرفا منحنى المضخة.

الرقم 181 متراً هو الضغط عند تدفق صفر، أي والصمام مغلق. إنه أقصى ضغط تبنيه المضخة وهي لا تحرك ماءً إطلاقاً. أما 50 متراً فهو ما يتبقى عند أعلى مدى التدفق، 10.8 متر مكعب بالساعة. نقطة عملك الحقيقية تقع بين الرقمين، وكل متر مكعب بالساعة تطلبه يكلفك ضغطاً.

إذاً المضخة المُعلَن عنها بـ 181 متراً لن تعطي تدفقاً مفيداً على ارتفاع 181 متراً. سوء الفهم هذا وحده سبب جزء كبير من مضخات الآبار التي تُركَّب ثم تخيب الظن. احسب على أساس الرقم عند تدفقك الفعلي، واطلب المنحنى إذا كنت قريباً من الحد.

ماذا يجب أن تشتري مع المضخة؟

هنا تصل معظم طلبات الآبار ناقصة. طقم البئر قياس 4 إنش هو ثلاث مشتريات منفصلة، لا واحدة.

1. جسم المضخة. هذا هو ما تعنيه لائحة 4SD: رصّة الدوافع والعمود والمخرج النحاسي. بلا محرك.
2. المحرك. محرك غاطس قياس 4 إنش مطابق للقدرة بالكيلوواط التي ينشرها المصنّع لذلك الموديل. المضخة 4SD8/17 مُدرجة على 2.2 كيلوواط، فتأخذ محركاً 2.2 كيلوواط.
3. علبة التحكم، للفاز الواحد فقط. تحتوي مكثف التشغيل وقاطع الحرارة. DAFU توفر محرك فاز واحد بمكثف مدمج بطلب خاص فقط، فالمحرك القياسي يحتاج العلبة.

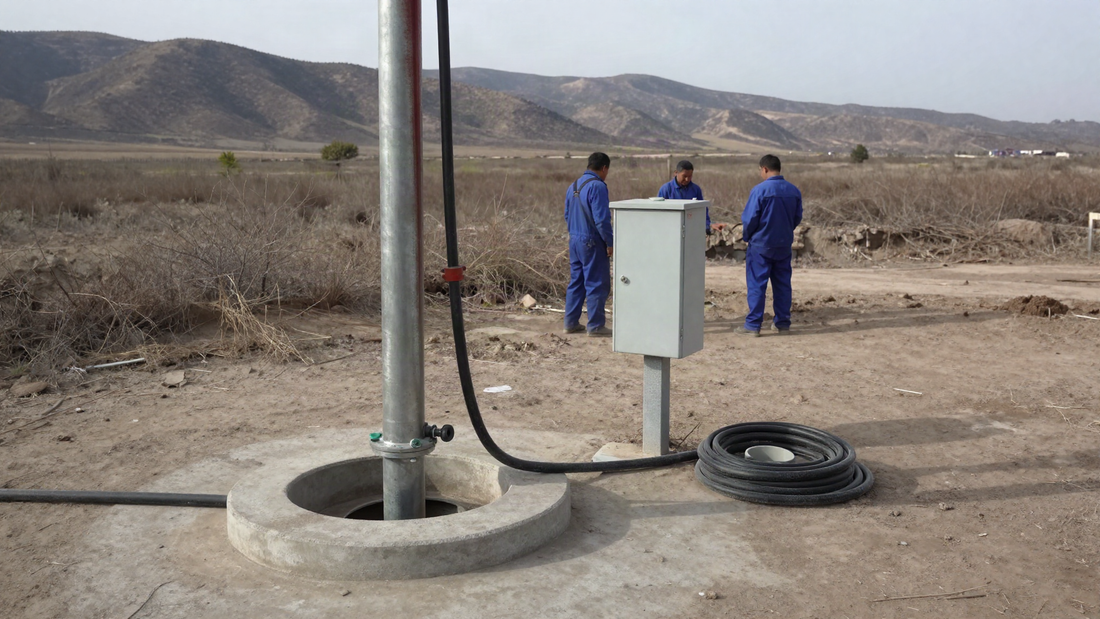

وفوق ذلك تبقى بحاجة إلى أنبوب صاعد، وكابل مسطح بمقطع مناسب لطول المسار، وطقم لحام عازل للماء، وحبل أمان ومرابط. لا شيء من هذا داخل علبة المضخة.

القطعة	الصنف	السعر
جسم المضخة	DAFU 4SD8/17، 2.2 كيلوواط	72.00 دولار
المحرك	DAFU 4SDM2200S، 2.2 كيلوواط، 220 فولت فاز واحد	110.00 دولار
علبة التحكم	علبة تحكم لمحرك 2.2 كيلوواط، 220 فولت	15.00 دولار
الطقم كاملاً	من دون الأنبوب والكابل والتوصيلات	197.00 دولار

فاز واحد أم ثلاثة فاز؟

تصنع DAFU محركاتها قياس 4 إنش بالنوعين: فاز واحد على 220 إلى 240 فولت 50 هرتز، وثلاثة فاز على 380 إلى 415 فولت 50 هرتز، كلاهما قابل لإعادة اللف، وبسرعة 2850 دورة بالدقيقة، وعزل من الفئة F، وحماية IP68، مع حد أقصى لحرارة الماء 35 درجة مئوية وحد أدنى لقطر البئر 4 إنش.

المفترق العملي يقع عند 2.2 كيلوواط. محركاتنا ذات الفاز الواحد تتوقف عند هذا الحد، عند 4SDM2200S. وما فوقه ثلاثة فاز حصراً: 4 و 5.5 و 7.5 كيلوواط، ابتداءً من 4SD4000T بسعر 168 دولاراً. فإذا وقع حساب الضغط والتدفق فوق 3 حصان، فأنت تقرر أيضاً مد تغذية ثلاثة فاز إلى البئر، وهذا يُحسم قبل الطلب لا بعد نزول الأنبوب في الحفرة.

وحيث يتاح لك الخيار، الثلاثة فاز أريح: بلا علبة تحكم، وبلا مكثف، وبإقلاع ألطف، ومتاعب أقل مع الكابل الطويل النازل في بئر عميق.

متى تكون مضخة البئر العميق هي الخيار الخاطئ؟

مرات أكثر مما يُظن، ويستحق الأمر قولاً صريحاً. طقم 4SD أداة متخصصة لحفرة ضيقة وعميقة.

• الماء قريب من السطح. الجب أو نبع مغطى أو بئر أقل من سبعة أمتار تقريباً هو شغل مضخة سطحية. مضخة شفط مثل KJS750 بسعر 77 دولاراً تبقى في الضوء حيث يمكنك صيانتها.
• تريد ضغطاً لا رفعاً. إذا كان خزان السطح يحمل الماء أصلاً وحنفيات الطابق الأخير ضعيفة، فالجواب مضخة تقوية مثل DAM400X بسعر 153 دولاراً.
• الماء وسخ. المضخة 4SD مخصصة للماء النظيف، والرمل يأكل مراحلها. لقبو غارق أو حفرة تصريف استعمل وحدة مثل DFS-S750 بسعر 74 دولاراً.
• البئر أضيق من 4 إنش. لن تنزل، وإنزالها بالقوة يتلف الكابل.
• البئر لا يجاري المضخة. المبالغة في الحجم هي الخطأ المكلف هنا. المضخة التي تسبق بئرها تسحب المنسوب حتى مدخلها فيفقد المحرك التدفق الذي يبرّده. توجيه Franklin Electric أن محرك 4 إنش عالي الدفع يحتاج نحو ربع قدم في الثانية من الماء يمر بجانبه، وأن المضخة المركبة تحت مصفاة البئر تحتاج كُمّ تبريد، لأن الماء الداخل فوقها لا يمر بالمحرك. علّق المضخة تحت منسوب الضخ بهامش أمان، وفوق المصفاة، ولا تدعها تستقر على القاع أبداً.

لست متأكداً إلى أي عائلة تنتمي حالتك؟ دليلنا عن المضخات الدوامية والشفط والطرد المركزي والغاطسة يرتب الأمر حسب موقع الماء.

أسئلة شائعة

هل 4SD8/29 يعني أن المضخة ترفع الماء 29 متراً؟

لا. الرقم 29 هو عدد مراحل الدفع داخل المضخة، وليس عمقاً. DAFU تنشر لهذا الموديل مدى ضغط من 181 إلى 50 متراً حسب كمية الماء التي تسحبها. أما 4SD3/13 ففيها ثلاث عشرة مرحلة ومنشورة من 98 إلى 24 متراً.

هل تأتي المضخة مع المحرك؟

لا. لائحة 4SD هي جسم المضخة وحده. تشتري المحرك قياس 4 إنش منفصلاً، مطابقاً للقدرة بالكيلوواط التي ينشرها المصنّع لذلك الموديل، وعلى الفاز الواحد تضيف علبة تحكم أيضاً.

هل أحتاج علبة تحكم مع محرك ثلاثة فاز؟

لا. علبة التحكم موجودة لتحمل مكثفات الإقلاع والتشغيل لمحرك الفاز الواحد. محرك الثلاثة فاز يقلع على تغذيته وحدها ولا يحتاج سوى حماية حمل زائد سليمة في اللوحة.

على أي عمق تُعلَّق المضخة داخل البئر؟

تحت منسوب الماء أثناء الضخ بهامش أمان حتى لا تفقد الشفط عند نزول المنسوب، وفوق مصفاة البئر ليمر الماء بجانب المحرك ويبرّده، وبعيداً عن القاع كي لا تجلس في الترسبات. وإذا كان المكان الوحيد للتعليق تحت المصفاة، ركّب كُمّ تبريد.

ما مقطع الكابل الذي أحتاجه داخل البئر؟

يعتمد على قدرة المحرك وطول المسار، وهو الصنف الذي يُصغَّر أكثر من غيره. مقطع صغير على مسار طويل يُسقط الفولت عند المحرك ويقصّر عمره. أرسل لنا كيلوواط المحرك والعمق ونخبرك بالمقطع المناسب.

المصادر: أرقام الضغط والتدفق والقدرة منشورة من DAFU نفسها لسلسلة 4SD على dafupump.com. إرشادات تبريد المحرك من Franklin Electric.
